Circuito de potencia para el software de Mel Bartels

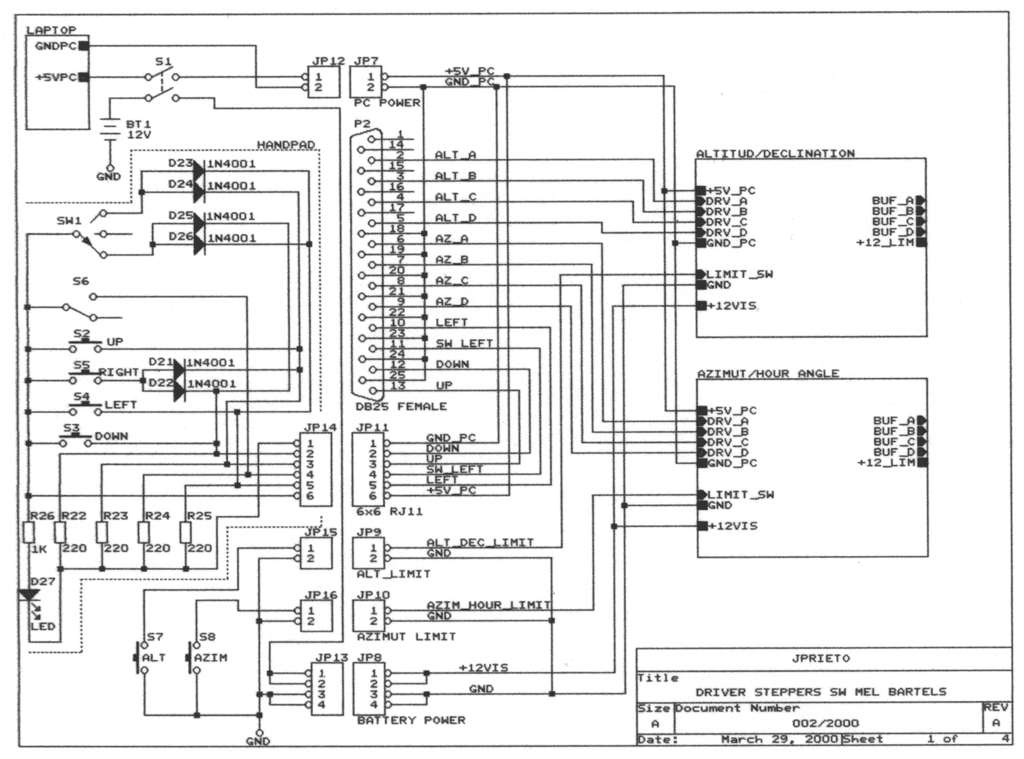

El esquema global del circuito de potencia es el siguiente:

Cada uno de los bloques de la derecha se expande según la siguiente imagen:

Para descargar una versión del diagrama global lista para imprimir, picad aqui. Ocupa 459.470 bytes. Es un jpg comprimido con zip.

Para descargar una versión del bloque de potencia lista para imprimir, picad aqui. Ocupa 709.599 bytes. Es también un jpg comprimido con zip.

Alternativamente, se recomienda imprimir esta página antes de pasar a la descripción en sí del circuito.
